EXTRO’ sistem za ugaone i zakrivljene kapije

EXTRO’ (SISTEM 4000 EXTRO’) je okov za ugaone i zakrivljene kapije italijanskog proizvođača COMBI ARIALDO. Namenjen je kliznim kapijama sa više krila koja se pri otvaranju sklapaju oko ugla objekta ili prate zakrivljenu trasu. Umesto jednog dugačkog krila, koje traži isto toliko prostora iza stuba, kapija se deli na više kraćih krila povezanih šarkama. Ta krila na kraju pravog dela trase prolaze kroz krivinu i nastavljaju uz zid. Tako se oslobađa prostor iza stuba i, prema podacima proizvođača, iskorišćava do 80% korisnog otvora.

Kako funkcioniše EXTRO’ sistem

Sistem čine četiri glavna elementa. To su univerzalni točak art. 4010, okretna šarka art. 4020, zakrivljena šina art. 4030 i šablon za pozicioniranje art. 4040IX. Točak ima okrugli žleb i ležaj i kompatibilan je sa okruglom šinom prečnika Ø20 mm. U rotirajućoj izvedbi okreće se za 360° i omogućava krilu da prati krivinu. Fiksna izvedba koristi se na pozicijama gde krilo ne zahteva okretanje točka. Okretne šarke povezuju susedna krila. One omogućavaju da se krila okreću jedno u odnosu na drugo dok prolaze kroz ugao. Detaljniji opis sistema nalazi se u vodiču Okov za ugaone i zakrivljene kapije: kako radi EXTRO’ sistem.

Okov za ugaone i zakrivljene kapije

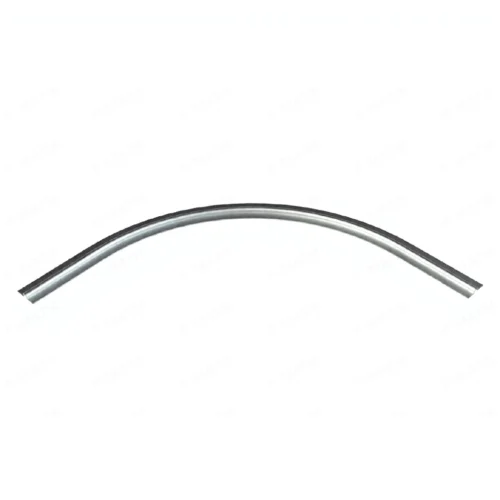

Zakrivljena šina art. 4030 određuje putanju krila u zoni ugla. Dostupna je u dve izvedbe: R500 (radijus 500 mm) za uže uglove trase i R1000 (radijus 1000 mm) za blaže uglove. Postavlja se na odgovarajuću armiranobetonsku podlogu. Šarke art. 4020 su podesive, što olakšava fino centriranje krila pri montaži. Isporučuju se u pakovanju od 2 komada. Šablon art. 4040IX od nerđajućeg čelika služi za tačno i ponovljivo pozicioniranje šarki. Sistem je predviđen za krila mase od 20 do 100 kg. Predviđena ukupna masa kapije je do 500 kg, a brzina kretanja do 0,18 m/s.

Konfiguracija sistema prema dimenzijama kapije

Broj i dužina krila zavise od otvora između stubova (A) i prostora iza stuba do zida (B). Ako ukupna dužina krila prelazi otvor, taj višak mora da stane iza stuba, zajedno sa krivinom šine. Zato veći radijus zahteva i više prostora B. Sistem se ne može primeniti ako je prostor iza stuba manji od 70 cm.

EXTRO’ konfigurator

Konfigurator ispod koristi unete vrednosti A, B, radijusa R i željene dužine krila (40–75 cm za R500, odnosno 40–150 cm za R1000). Na osnovu njih izračunava broj krila i prekoračenje iza stuba. Proverava i da li konfiguracija staje u raspoloživi prostor, uz dinamički prikaz kapije spreda i odozgo. Zatim automatski formira listu potrebnog materijala: točkove, šarke, zakrivljenu šinu, šablon, donju šinu art. 902 u šipkama od 3 m i zupčastu letvu u komadima od 1 m. Sve komponente sa izračunatim količinama možete jednim klikom dodati u korpu. Ako niste sigurni u izbor, kontaktirajte nas pre porudžbine.
